  相信大家市场遇到需要安装分段亮的灯具,以前我们都是通过墙壁安装开关来控制不同个数的灯亮的,这种方法就是需要很多控制线从灯具线盒里排放,穿线困难,而且出问题很难查找,一个壁装开关上面有很多小开关还很影响美观。

  随着科技的进步发展,现在都不用这样的控制方式了,直接一个简单的三路,四路,多路控制分段开关就可以简单搞定。甚至还可以直接用遥控器来控制,不用你随时去找开关控制,方便了很多,但是很多安装工人却不知道怎么安装分段控制器开关。下面我们就来介绍一下分段开关的接线方法,如果大家还有其他的开关控制方式,接线方式,希望追评,分享,谢谢!!

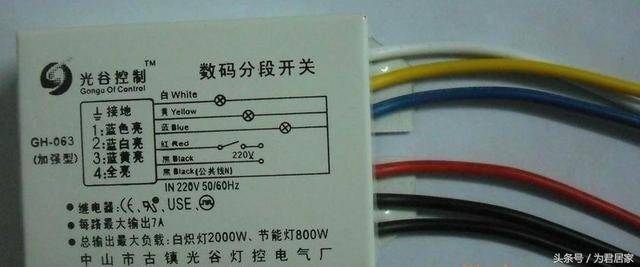

  我们遇到的开关大多都是有如上的接线图的。如果没有,我们一般看到这样的线路安排也是同理去接就可以了。

  最边上黑线是灯具上零线的公共端,就是灯具上所有的零线端并起来,一起接到这个端子上;

  然后上面三根线就分别是三路分段的控制线了,我们把灯具需要分三段亮的任意一组火线端并起来,A组接入分段开关的蓝线,B组接入分段开关黄线,C组接入分段开关白线。这样就成功组成了三路分段开关四种不同亮法的灯具了。

  按一次开关A组灯亮;按第二次开关B组灯亮;按第三次开关C组灯亮;按第四次开关灯全部亮;按第五次开关灯全灭。

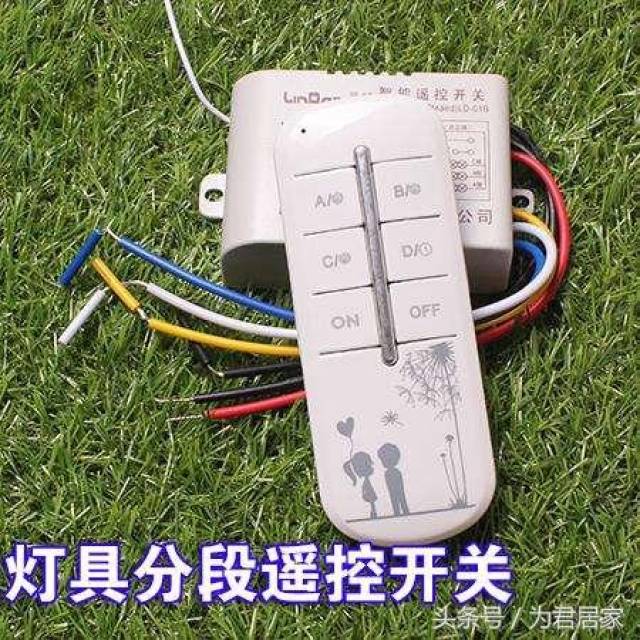

  如果用遥控器的话,就可以选择,相要那组亮就直接按那组的遥控器按钮就可以了。

  一般控制开关都很会有接线图,如果没有的控制图,我们可以观察,一般控制线和电源进线中间都是有一定距离的,而且线的颜色不一样,点颜色这边都是固定的三根线,电源火线进线都会是红色的,电源零线有些事白色,有些事黑色。但是这里有个关键的区分点是一定会有两根线颜色是一模一样的,因为零线需要两根。而另外一边的不管是两根、三根控制线,颜色都是不一样的,这样就完美区分出分段开关的接线端了。

  注意带遥控器的分段控制开关,会有一个遥控器接收发端,一般线头是一个密封的,大多都会放在控制线相对的另一端,但是有些控制开关他的电源进线和控制线会放在开关的两端,这样就容易把这根遥控器线当电源进线端接进去。笔者曾经遇到过一次,把这根遥控器接受线接入电源灯依然亮,只是遥控器用不了。不知道是不是所有的遥控器接收线都是这样的,有待大家去验证。你有什么奇葩的经历,欢迎留言分享,谢谢!!!
